Akustische Materialprüfung

Wenn Sie Materialien auf ihre akustischen Eigenschaften testen, können Sie verstehen, welchen Beitrag sie zum akustischen Gesamterlebnis eines Raums, Fahrzeugs usw. leisten.
Angebot anfordern
seats of an airplane submitted to an acoustic material testing

Übertragungsverlust

Transmissionsdämpfungsmessungen werden für Vergleiche der akustischen Dämpfung verschiedener Materialien, für analytische Modelle, die bei der Konstruktion von Materialien und Komponenten verwendet werden, und für die Überprüfung von Materialien verwendet, bevor sie zu Komponenten verarbeitet werden.

Messrohr WA-1599 zur Bestimmung der Schallabsorption von Straßenoberflächen

Direkt auf der Fahrbahn angebracht, misst das System zerstörungsfrei den Absorptionskoeffizienten der Asphaltmischung. Das System verwendet eine Übertragungsfunktion mit zwei Mikrofonen, um gleichzeitig bei allen Frequenzen zu messen.

Da Lärmschutzfragen immer mehr in den Mittelpunkt rücken, macht die Wirkung von Materialien bei der Konstruktion und als Dämmung einen großen Unterschied auf das akustische Erlebnis aus. Die Verwendung spezieller Materialien kann beispielsweise einen Raum verändern, Fahrzeuge innerhalb der gesetzlichen Außengeräuschgrenzwerte halten oder eine geräuschfreie Umgebung schaffen. Die akustische Materialprüfung ist das Verfahren zur Bestimmung der akustischen Eigenschaften von Materialien in Bezug auf Absorption, Reflexion, Impedanz, Admittanz und Übertragungsverlust und wird für Ingenieure, Konstrukteure und Hersteller aus einer Vielzahl von Branchen zunehmend relevant.

Die Wirkung von Materialien in der Konstruktion und als Dämmung macht einen großen Unterschied im akustischen Erlebnis. In Büros und Klassenzimmern kann die Verwendung spezieller Materialien einen Raum und damit die Aktivitäten im Inneren verändern. In einigen Anwendungen — wie Flugzeugtriebwerken — sorgen sie dafür, dass das Fahrzeug die gesetzlichen Grenzwerte für den Außenlärm einhält. In anderen Bereichen, wie Windkanälen und reflexionsarmen Kammern, sind akustische Materialien unerlässlich, um eine geräuschfreie, einheitliche Testumgebung zu schaffen.

Schaffung einer akustischen Umgebung

Um eine bestimmte akustische Umgebung zu schaffen, ist es notwendig, die akustische Leistung der verwendeten Materialien zu verstehen. Durch das Testen von Materialien auf ihre akustischen Eigenschaften können Architekten, Designer und Ingenieure verstehen, welchen Beitrag sie zum Gesamtschall leisten können, was Absorption, Reflexion, Impedanz, Admittanz und Übertragungsverlust betrifft. Wiederholbarkeit und Präzision sind die Schlüssel zu effektiven Materialtests — und Daten müssen exportierbar sein, um Prognosemodelle zu aktualisieren.



Abschwächung unerwünschter Geräusche

Um unerwünschte Geräusche zu entfernen, muss ein akustisches Material an die spezifischen Eigenschaften des Klangs angepasst werden. Die Auswahl des richtigen Materials für den Job ist jedoch eine Herausforderung. Bestimmte Materialien verändern einige Klangkomponenten, wie z. B. hohe Frequenzen, stärker als andere. Außerdem muss das gewählte Material zusammen mit anderen Materialien in der Struktur den gewünschten akustischen Effekt erzeugen. Darüber hinaus kann die endgültige Form der Struktur die akustische Leistung ihrer Materialien beeinflussen, beispielsweise der Gondelliner in einem Flugzeugtriebwerk. Ein genaues Verständnis der akustischen Eigenschaften des Materials, wie z. B. seiner Leistung bei bestimmten Frequenzen, ist unerlässlich — sowohl vor als auch nach der strukturellen Integration.

Die akustische Materialprüfung ist das Verfahren zur Bestimmung der akustischen Eigenschaften von Materialien in Bezug auf Absorption, Reflexion, Impedanz, Admittanz und Übertragungsverlust. Der zunehmende Fokus auf Lärmschutzfragen in Kombination mit der zunehmenden Bedeutung der Klangqualität beim Produktdesign macht akustische Materialprüfungen für Ingenieure, Designer und Hersteller in einer Vielzahl von Branchen zunehmend relevant. So ist beispielsweise die Verbesserung des akustischen Komforts in der Kabine durch eine optimale akustische Materialleistung im Verhältnis zu Gewicht und Volumen eine der heutigen Herausforderungen in der Bodentransport- und Luftfahrtindustrie. Ebenso erfordert der Schutz vor Lärm in Wohnungen und am Arbeitsplatz in den meisten Fällen die Auswahl geeigneter Maßnahmen zur Lärmreduzierung.

Eine Reihe von Normen befasst sich mit der Prüfung akustischer Materialien und schreibt klar definierte akustische Bedingungen sowie spezielle Instrumente vor, um Genauigkeit und Wiederholbarkeit zu gewährleisten. Unsere kompletten akustischen Materialprüfsysteme führen Messungen an kleinen Proben gemäß den internationalen Normen ISO 10534-2, ASTM E1050-12 und ASTM E2611-17 durch.

Systemvorschlag

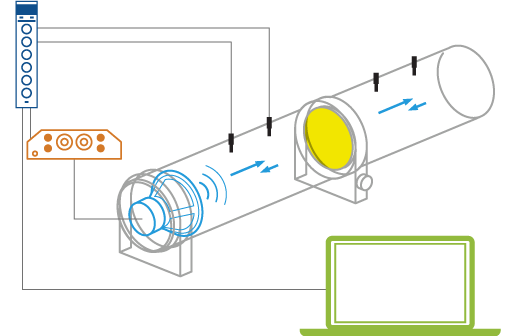

Überblick über das akustische Materialprüfsystem

PULSE Acoustic Material Testing in a Tube Type 7758 ist eine Software zur Bestimmung der akustischen Eigenschaften von Schallschutzmaterialien, unabhängig davon, ob sie zur Absorption von Luftschall oder zur Reduzierung der Luftschallübertragung eingesetzt werden. Es funktioniert in Verbindung mit den Impedanz Tube Kits, dem Transmission Loss Tube Kit und jedem anderen kundenspezifischen Messrohr von Brüel & Kjær.

Verwandte Produkte

Immer strengere Umweltvorschriften für die Luft- und Raumfahrt erfordern eine Verbesserung der Dämpfung von Linern, was zu immer besseren Impedanzen in installierten akustischen Linern führt. Daher müssen vollständig verklebte Paneele nun auf ihr wirkliches akustisches Verhalten im Endzustand hin untersucht werden. Diese Messungen ersetzen die traditionellen geometrischen und DC-Lastflussmethoden.



Systemvorschlag

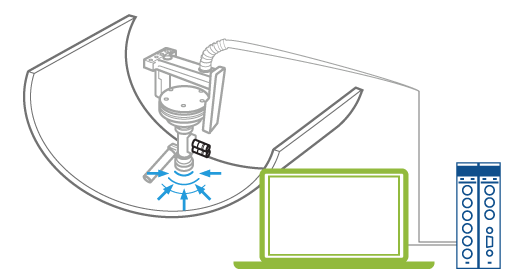

Überblick über das System zur Impedanzmessung

Das tragbare Impedanzmesssystem ist ein leichtes, kompaktes, robustes und benutzerfreundliches System, das sowohl für Impedanzmessungen in der Forschung als auch in der Produktion zur Qualitätskontrolle von bis zu 150 dB SPL geeignet ist. Es basiert auf der Testmethode für Übertragungsfunktionen mit zwei Mikrofonen und umfasst die PULSE-Materialtest- und Impedanzmesssoftware, ein LAN-XI-Generatormodul als Eingangsmodul für die beiden Mikrofone und einen Generator für die Schallquelle des Impedanzmessers und zur Steuerung der Umgebungsparameter. Ein Leistungsverstärker, der praktischerweise in einem doppelten LAN-XI-Gehäuse untergebracht ist, sorgt für die Verstärkung des Generatorsignals. Eine tragbare Impedanzröhre, Zubehör und eine Tragetasche, in der alle Elemente des Systems aufbewahrt werden, sind ebenfalls enthalten.

Verwandte Produkte

Zugehörige Informationen
