SISU AXLES: eixos planetários para serviço pesado

Os transdutores de Torque HBM T40 simplificam o desenvolvimento de produtos na Sisu Axles

Os eixos dos veículos devem suportar altas forças e ter mais capacidade de torque

A Sisu Axles fabrica eixos planetários de serviço pesado para vários tipos de veículos, desde caminhões e equipamentos de movimentação de contêineres até veículos militares. Tais eixos estão sujeitos a tremendas forças enquanto transportam cargas pesadas. O aumento da concorrência entre os fabricantes de veículos os obrigou a tornar seus veículos mais econômicos e eficientes. Portanto, os eixos modernos que entram nesses veículos devem ser mais duráveis e oferecer maior capacidade de torque. Para garantir que seus novos eixos atendam às crescentes demandas de seus clientes, a equipe de desenvolvimento de produtos da Sisu Axles precisa de dados de medição precisos.

Dados de medição imprecisos de um banco de teste antigo

A Sisu Axles já havia usado uma bancada de testes que simulava e media como várias cargas deformavam os eixos. No entanto, os dados de torque que esta bancada de teste produziu não eram confiáveis ou precisos o suficiente para as necessidades da equipe porque tinham que ser coletados do sistema de controle medindo a saída elétrica para os inversores.

Os transdutores de torque T40 da HBM

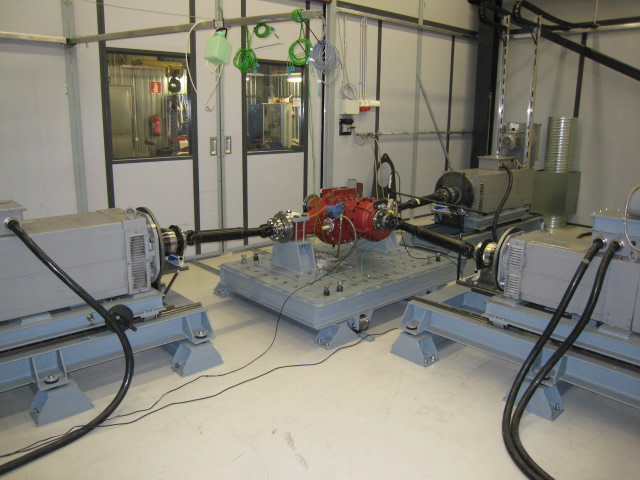

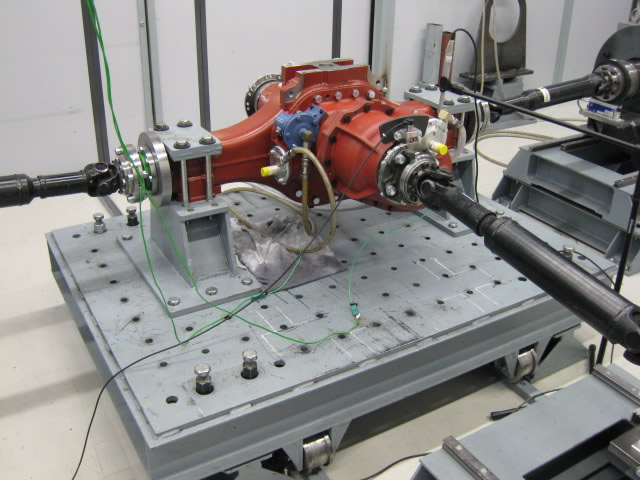

A Sisu Axles reconstruiu sua bancada de testes instalando os transdutores de torqe T40 da HBM para produzir medições mais precisas com mais facilidade. A bancada de testes, que permite testar um eixo ou um componente de eixo por vez, consiste em um motor de acionamento elétrico de 193 kW mais dois motores elétricos de 98 kW, que atuam como freios, substituindo as rodas. O motor de acionamento representa o motor do veículo; as máquinas de frenagem simulam as tensões causadas pelas cargas dos pneus. A equipe de desenvolvimento de produtos pode alterar a configuração do teste conforme necessário, usando as máquinas de frenagem como motores de acionamento e adicionando as engrenagens necessárias para gerar uma relação adequada.

Resultados de medição confiáveis

Os transdutores de torque T40 medem o torque dos flanges dos motores elétricos. Os amplificadores MP60 da HBM condicionam todos os sinais de torque dos sensores, que são transferidos para o sistema através de uma saída analógica. O T40 é o dispositivo ideal para medições de torque em uma bancada de testes, pois fornece resultados de medição confiáveis, mesmo nas condições mais extremas, como aquelas causadas por perturbações elétricas, vibrações e temperatura. O pequeno tamanho do T40 facilita a integração em bancadas de teste. Os sensores também possuem boa resistência para cargas axiais e radiais. O T40 não requer manutenção porque sua estrutura não inclui peças de desgaste.

As exigências de precisão no desenvolvimento de produtos

"É essencial para o desenvolvimento do produto que os dados de projeto possam ser verificados em uma bancada de testes. Podemos garantir que o que foi calculado ocorra na prática. Com os dados que recebemos, podemos economizar nos custos de produção. Dados de torque precisos e em tempo real são extremamente importantes para nós”, diz Jouni Teppo, diretor de P&D da Sisu Axles Inc.

De acordo com Teppo, a maior vantagem dos transdutores de torque HBM T40 é que eles oferecem um nível suficientemente alto de torque e dados de medição precisos. Com o antigo banco de testes, o erro de medição poderia ter sido de vários pontos percentuais; hoje, eles podem alcançar uma precisão de 0,05%.

Transmissão de dados sem fio

De acordo com Teppo, um dos benefícios dos transdutores de torque T40 é que os dados de torque podem ser transmitidos sem fio a partir do banco de testes. O sinal digital de dados de torque é transferido sem fio por telemetria do rotor para o estator.

O tamanho compacto do T40 permite ocupar pouco espaço no banco de testes. Juntos, o tamanho do T40 e a capacidade de transmissão de dados sem fio simplificam a instalação do transdutor e as operações da bancada de teste. O novo sistema da Sisu Axles também é mais fácil de integrar com sistemas de medição e eletrônica existentes através de barramentos.

Disponibilidade contínua

"Além de dados precisos e transmissão sem fio, o terceiro benefício importante da solução de medição da HBM é que ela está disponível o tempo todo. Os dados de medição em tempo real são exibidos na tela do PC e também podem ser armazenados no banco de dados de medição”, conclui Teppo.

Produto relacionado

Transdutor de torque T40B

Declaração do cliente

"Com os dados que recebemos, podemos economizar nos custos de produção. Dados de torque precisos e em tempo real são extremamente importantes para nós"

Jouni Teppo, diretor de P&D da Sisu Axles Inc.

Vantagens com a HBM

  • Resultados confiáveis mesmo nas condições mais extremas
  • Fácil de integrar em bancadas de teste e completamente livre de manutenção
  • Medições precisas e fáceis
